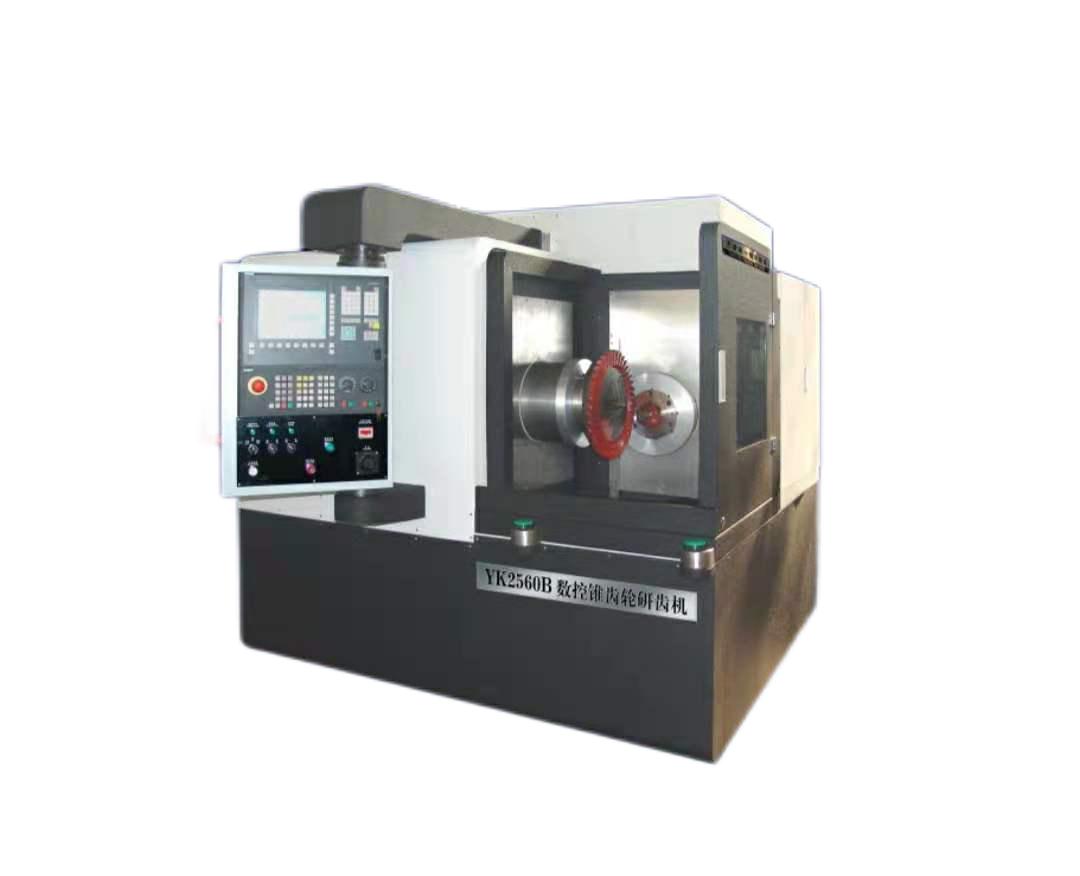

YK2560A конічний зубошліфувальний верстат з ЧПУ

Опис

YK2560A конічний зубошліфувальний верстат з ЧПУ

1.  Будова верстата

Він приймає горизонтальне розташування з великим і малим колісними шпинделями, розташованими горизонтально. Мале колесо шпинделя здійснює рух H (X) для ведучої осі та рух V (Y) уздовж колони. Шпиндель великого колеса виконує рух G (Z) для веденого вала; рухи V, H і G здійснюються серводвигунами, що приводять у рух прецизійні кулькові гвинти вздовж лінійних напрямних. І великі, і малі шпинделі використовують електричні шпинделі зі швидкістю обертів 2400 і 3000 обертів на хвилину відповідно. Передача плавна, точність висока, шум низький, а термін служби верстата покращений. Загальна конструкція верстата є компактною та новою, з хорошою жорсткістю, невеликою площею та легким доступом до заготовки для оператора.

2.  Продуктивність верстата та сфера застосування

Цей верстат використовується для високошвидкісного та точного шліфування дугових зубів і пар із гіпоїдними конічними шестернями з максимальним діаметром заготовки 600 мм. Він може належним чином виправити деформацію після термічної обробки. Поверхня зуба після шліфування може досягати більше 0,8 , а положення та розмір контактної зони можна покращити. , передача плавна, шум зменшено, а несуча здатність покращена. Підходить для виправлення деформації шестерень задньої осі великих, середніх і малих автомобілів після термообробки.

3.  Основні особливості верстатів

Прийміть систему ЧПК 840Dsl для реалізації п’ятиосьового тризв’язку.

Відстань установки регулюється автоматично.

Автоматично розпізнавайте зуби та компенсуйте люфт, а також виявляйте задирки та нерівності. Крутний момент 2~50 Нм прикладається через електричний шпиндель , а горизонтальне розташування безпосередньо керує конструкцією шпинделя для підтримки динамічної стабільності на високих швидкостях. У високошвидкісних умовах використовуються подвійні шліфувальні насоси для розпилення шліфувальної рідини на точки зачеплення, що значно скорочує час шліфування та підвищує продуктивність. Досягається надшвидкісне очищення, рух контактної зони можна контролювати та швидкість кожної точки можна контролювати. Поворотний блок керування та більш зручний інтерфейс людини та машини роблять роботу зручнішою. Захисний кожух красивий і безпечний, а захисні дверцята, що автоматично висуваються, полегшують операторам завантаження та вивантаження заготовок.
