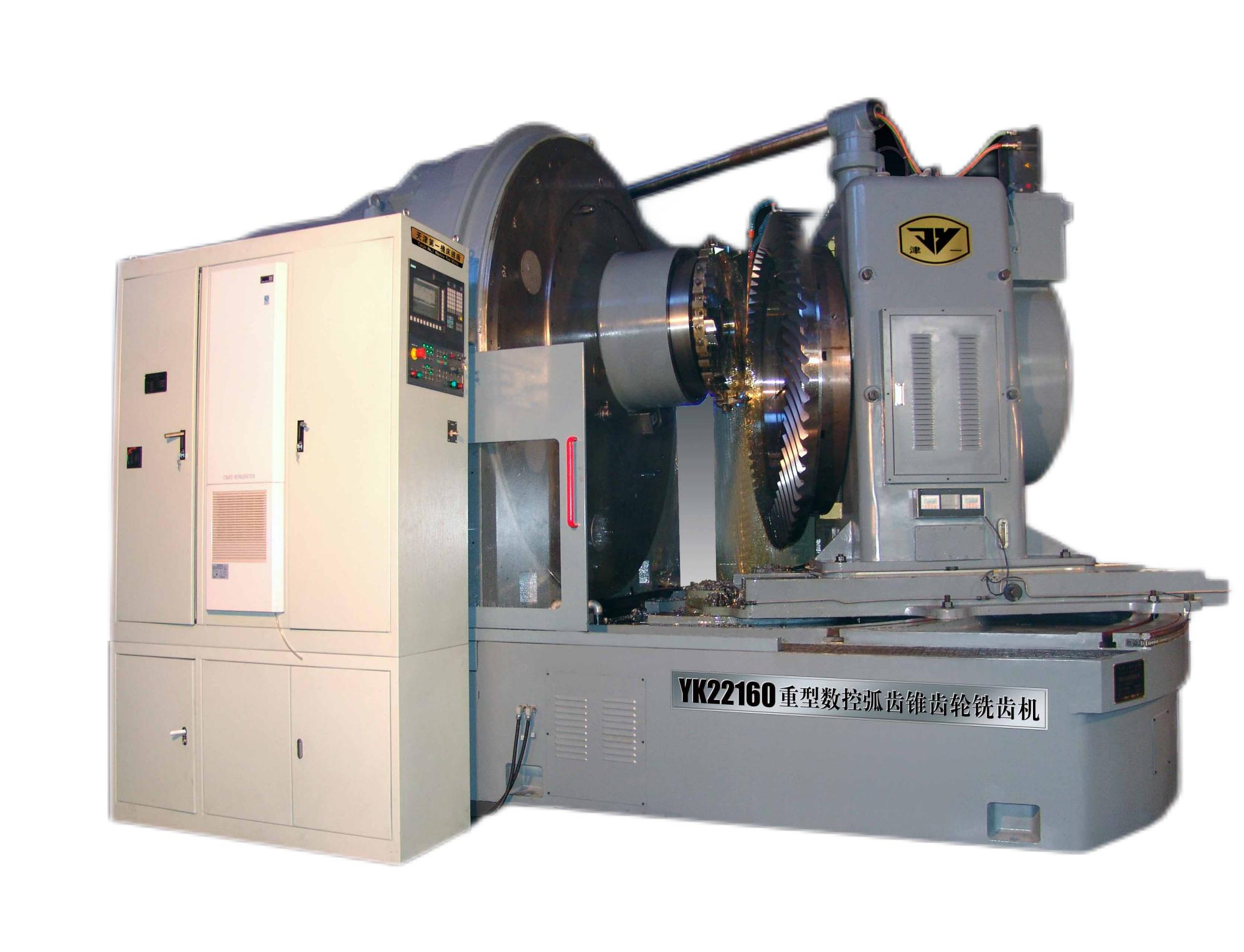

YK22160 CNC спіральний конічний зубофрезерний верстат

Опис

YK22160 CNC спіральний конічний зубофрезерний верстат

1. Основні напрямки використання та характеристики верстатів

Цей верстат є великим верстатом і може використовуватися для обробки спіральних конічних шестерень, конічних шестерень з нульовим уступом і гіпоїдних конічних шестерень з максимальним діаметром 1600 мм і максимальним модулем 30 мм за допомогою різних методів обробки. Він особливо підходить для обробки великих спіральних конічних шестерень у гірничодобувній, нафтовій, металургійній, суднобудівній, вітроенергетиці, цементній промисловості, портах та інших галузях.

Точність деталей, оброблених цим верстатом, досягає 8 рівня . Завдяки точному регулюванню верстата точність заготовки може досягати рівня 7 або вище.

2. Основні експлуатаційні та конструктивні особливості верстатів

1 . Цей верстат є тривісним фрезерним верстатом з ЧПК зі спіральною конічною передачею, тобто рух люльки ( вісь X ), рух шпинделя заготовки ( вісь Y ) і рух подачі шпинделя різальної головки. ( вісь Z ).

Обертання шпинделя ріжучої головки контролюється перетворенням частоти. Це головним чином пов’язано з великими змінами діаметра ріжучої головки. Цей верстат можна використовувати для ріжучих головок 18 ″ ~ 40 ″ . Він оснащений трьома типами обмінних передач для уникнути споживання електроенергії, спричиненого великими змінами швидкості обертання. Три типи обмінних передач розраховуються як 40 М/ хв залежно від діаметра різальної головки.

2 . Компоненти люльки та коробки заготовки верстата приводяться в рух високоточними черв’ячними парами, щоб забезпечити точність індексування та точність передачі фрезерування.

3 . При регулюванні положення кожної частини цього верстата на зміщеній поверхні напрямної рейки передбачений гідравлічний плаваючий пристрій для зменшення зусилля під час руху.

4 . Система ЧПК, електричні компоненти, гідравлічні компоненти, підшипники та ущільнення верстата — усе це забезпечується високоякісними та сертифікованими CE блоками для забезпечення надійності верстата.

5 . Гідравлічна олива верстатів контролюється термостатом.

6 . Верстат оснащений захисним кожухом і автоматичним транспортером стружки.

7 . Цей верстат має високу жорсткість.Фіксація частин люльки та фіксатор верхньої балки роблять верстат єдиною структурою рами, яку можна використовувати для шабрування твердих поверхонь зубів.
