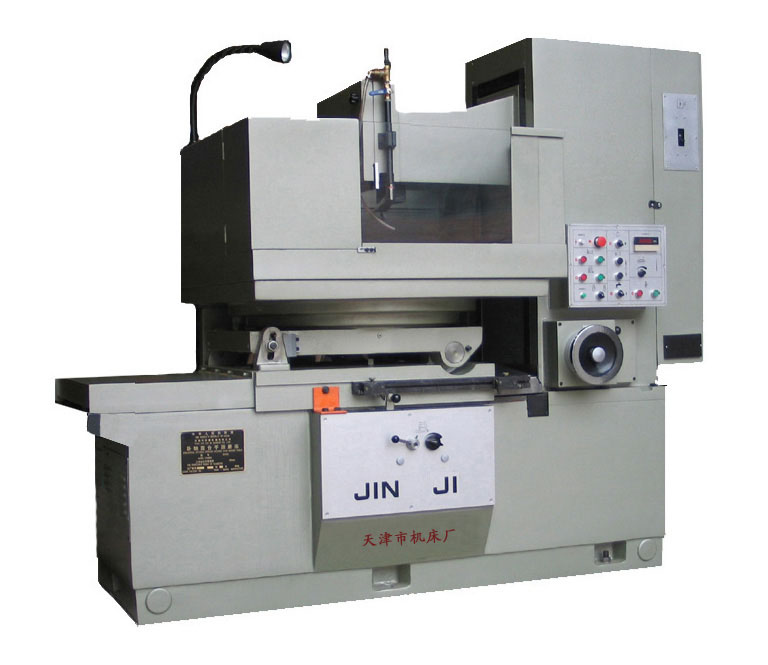

Поверхневошліфувальна машина з обертовим столом 7380
Поверхнево шліфувальна машина з обертовим столом. Циліндрична шліфувальна машина з горизонтальною віссю використовує периферію шліфувального круга для шліфування горизонтальної поверхні заготовки. Верстак може обертатися на ±1°30″ навколо горизонтальної осі для шліфування внутрішніх і зовнішніх конічних поверхонь заготовку.
Оплата. Оплата при отриманні товару, Оплата карткою у відділенні, Google Pay, Онлайн картою, знижка -5% у разі оплати
Гарантія. Закон про захист прав споживачів не передбачає повернення цього товару належної якості.
Опис
Циліндрична шліфувальна машина з горизонтальною віссю M7380.
Циліндрична шліфувальна машина з горизонтальною віссю використовує периферію шліфувального круга для шліфування горизонтальної поверхні заготовки. Верстак може обертатися на ±1°30″ навколо горизонтальної осі для шліфування внутрішніх і зовнішніх конічних поверхонь заготовку.
Конструкція верстата має форму розташування колони та рух каретки столу Вертикальна структура подачі шліфувальної головки компактна, а точність стабільна Зворотно-поступальний рух каретки столу приводиться в дію гідравлічним тиском, а обертальний рух столу приводиться в рух двигуном із змінною частотою, що регулює швидкість. Він має ріжучий пристрій із постійною швидкістю. Коли зовнішнє коло верстака переміщується до внутрішнього кола, зворотно-поступальна швидкість каретки верстака та швидкість обертання верстака також відповідно збільшуються, забезпечуючи постійну якість і вищу шорсткість обробленої поверхні. Шліфувальна головка має гідравлічні пристрої автоматичної подачі та швидкого підйому. Конструкція шліфувальної головки є конструкцією підшипника кочення.
Верстат має високу точність обробки, шорсткість поверхні та ефективність виробництва, підходить для обробки дископодібних деталей, дископодібних інструментів, поршневих кілець, фрикційних пластин, кілець підшипників, внутрішніх і зовнішніх конічних деталей.
Точна плоскошліфувальна машина з обертовим столом із горизонтальною віссю MM7380
1. Ознайомлення з верстатами
Точна шліфувальна машина з круглим столом із горизонтальною віссю використовує периферію шліфувального круга для шліфування горизонтальної поверхні заготовки.Робочий стіл може обертатися на ±3° навколо горизонтальної осі для шліфування внутрішніх і зовнішніх конічних поверхонь заготовки.
Конструкція верстата має форму розташування колони та рух каретки столу Вертикальна структура подачі шліфувальної головки компактна, а точність стабільна Зворотно-поступальний рух каретки столу приводиться в дію гідравлічним тиском, а обертальний рух столу приводиться в рух двигуном із змінною частотою, що регулює швидкість. Він має ріжучий пристрій із постійною швидкістю. Коли зовнішнє коло верстака переміщується до внутрішнього кола, зворотно-поступальна швидкість каретки верстака та швидкість обертання верстака також відповідно збільшуються, забезпечуючи постійну якість і вищу шорсткість обробленої поверхні. Шліфувальна головка має гідравлічні пристрої автоматичної подачі та швидкого підйому. Конструкція шліфувальної головки є динамічною та статичною структурою, що підтримує тиск.
Верстат має високу точність обробки, шорсткість поверхні та ефективність виробництва, підходить для обробки дископодібних деталей, дископодібних інструментів, поршневих кілець, фрикційних пластин, кілець підшипників, внутрішніх і зовнішніх конічних деталей.
Циліндрична шліфувальна машина з горизонтальною віссю M7380.
Основні характеристики
1. Верстак електромагнітний діаметр Ф800мм
2. Максимальний розмір заготовки (діаметр×висота) Ф800×220мм
3. Швидкість електромагнітного верстака (регулювання частоти) 10 ~ 80 об/хв
4. Максимальний кут нахилу верстака (опуклий і увігнутий) ±1°30”
5. Поздовжня швидкість переміщення каретки (плавне гідравлічне регулювання швидкості) 0,3～1,8м/хв.
6. Максимальна відстань поздовжнього переміщення каретки 430 мм
7. Швидкість шліфувального вала 1450об/хв
8. Вертикальна подача шліфувальної головки (шість рівнів) Маховик на сітку 0,0025 мм 0,0025
, 0,005, 0,0075
0,01, 0,015, 0,02
9. Швидка швидкість підйому шліфувальної головки 175 мм/хв
10. Швидкість руху правки шліфувального круга становить 0,03-0,7 м/хв (спеціальне замовлення)
11. Максимальний хід правки шліфувального круга становить 60 мм (спеціальне замовлення)
12. Максимальний діапазон правки правки шліфувального круга становить 60 мм (спеціальне замовлення)
13. Точильний круг розміром 400×63×127 мм
14. Мінімальний допустимий діаметр шліфувального круга: 250 мм для ручної правки
Автоматична обрізка 280 мм
15. Двигун шпинделя шліфувального круга: потужність 7,5 кВт
Швидкість 1450об/хв
16. Двигун швидкого підйому шліфувальної головки: потужність 0,37 кВт
Швидкість обертання 1400об/хв
17. Двигун із змінною частотою обертання верстака: потужність 1,5 кВт
Швидкість обертання 1400об/хв
18. Мотор гідравлічного насоса для поршневої каретки: Потужність 0,75 кВт
Швидкість обертання 1400об/хв
19. Двигун водяного насоса охолодження: потужність 0,12 кВт
20. Палетний поршневий гідравлічний насос VB1-20F-A1 змінний лопатевий насос
21. Габаритні розміри хосту (довжина × ширина × висота) 2300 × 1300 × 1863 мм
22. Власна маса верстата 4500кг
Точна плоскошліфувальна машина з обертовим столом із горизонтальною віссю MM7380
2. Основні технічні параметри
1. Верстак електромагнітний діаметр Ф800мм
2. Максимальний розмір заготовки (діаметр×висота) Ф800×200мм
3. Швидкість електромагнітного робочого столу (регулювання частоти) 15 ~ 65 об/хв
4. Максимальний кут нахилу верстака (опуклий і увігнутий) ±3°
5. Поздовжня швидкість переміщення каретки (плавне гідравлічне регулювання швидкості) 0,1～2,0м/хв.
6. Максимальна відстань поздовжнього переміщення каретки 345 мм
7. Швидкість шліфувального валу 1440об/хв
8. Вертикальна подача шліфувальної головки (шість рівнів) Маховик на сітку 0,0025 мм 0,0025
, 0,005, 0,0075
0,01, 0,015, 0,02
9. Швидка швидкість підйому шліфувальної головки 175 мм/хв
10. Швидкість руху правки шліфувального круга становить 0,03-0,7 м/хв.
11. Максимальний хід правки шліфувального круга становить 60 мм.
12. Максимальний діапазон правки правки шліфувального круга становить 60 мм
13. Точильний круг розміром 400×40×127 мм
14. Мінімальний допустимий діаметр шліфувального круга: 250 мм для ручної правки
Автоматична обрізка 280 мм
15. Двигун шпинделя шліфувального круга: потужність 7,5 кВт
Швидкість 1440об/хв
16. Двигун швидкого підйому шліфувальної головки: потужність 0,37 кВт
Швидкість обертання 1400об/хв
17. Двигун частоти обертання робочого столу: Потужність 1,5 кВт
Швидкість обертання 1400об/хв
18. Двигун гідравлічного насоса поршневої пластини: потужність 0,55 кВт
Швидкість обертання 1400об/хв
19. Двигун водяного насоса охолодження: потужність 0,12 кВт
20. Палетний поршневий гідравлічний насос OB-A 12-J шестеренний насос
Потік 12л/хв
Тиск 2 МПа
21. Габаритні розміри хосту (довжина × ширина × висота) 2100 × 1365 × 1863 мм
22. Власна маса верстата 4000кг
Паралельність: ≤0,010/1000
Шорсткість: Ra≤0,32
