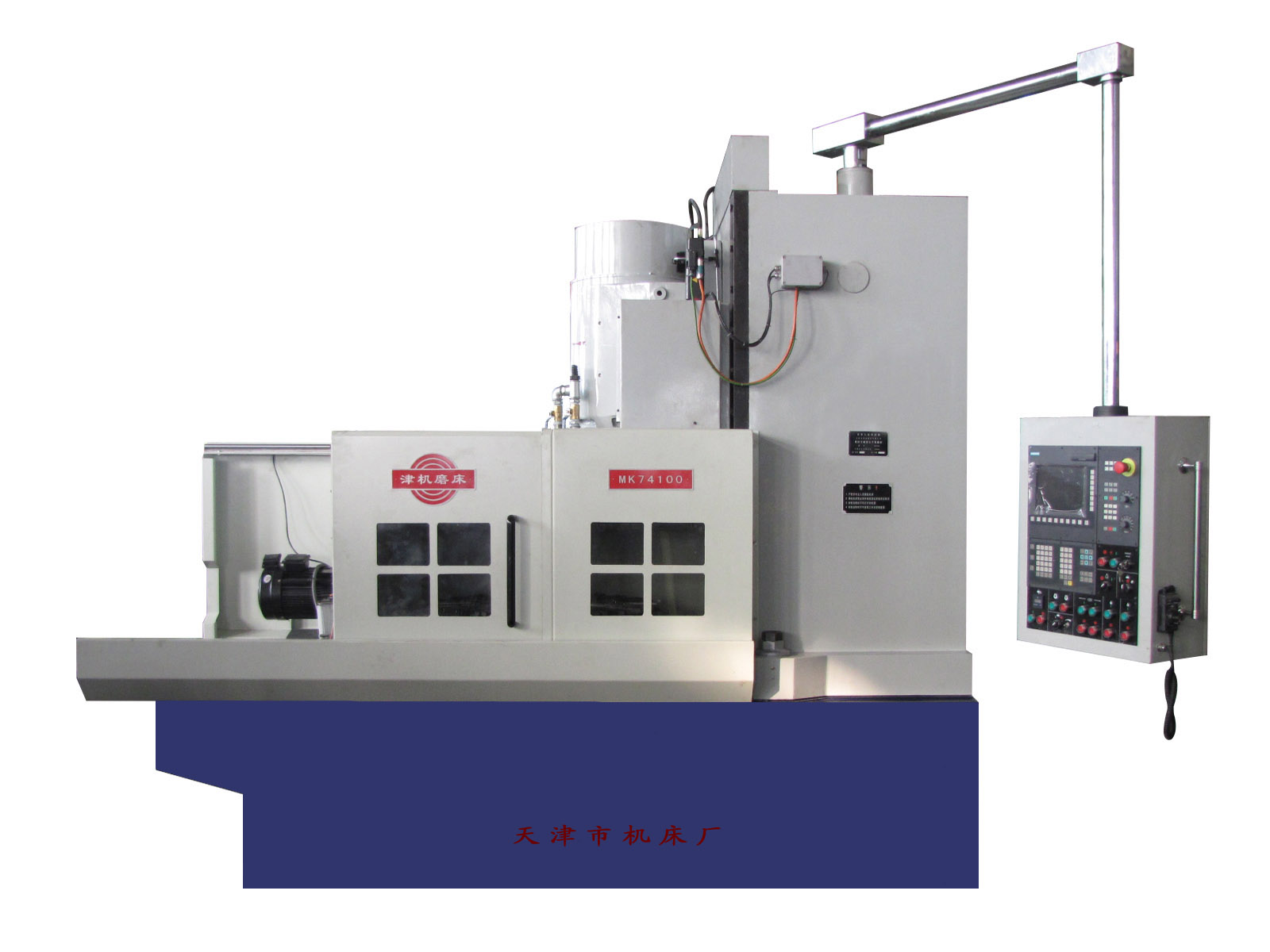

Плоскошліфувальна машина з вертикальним обертовим столом M74100

Опис

Плоскошліфувальна машина з вертикальним обертовим столом M74100/1

1. Огляд верстатів

Циліндрична плоскошліфувальна машина M74100/1 з вертикальною віссю може виконувати поверхневе шліфування великих металевих деталей діаметром до 1000 мм. У той же час він може відповідати обробці поверхневим шліфуванням різних типів титанових сплавів, жаростійких сплавів, чавуну, литої сталі та інших металевих матеріалів (максимальна висота заготовки становить 350 мм).Система має хорошу жорсткість, висока точність, довгий термін служби та система охолодження У масовому виробництві можна досягти високої продуктивності. Він підходить для кільцевих заготовок, таких як пилкові полотна, втулки підшипників, поршневі кільця та засувки, які масово виробляються в інструментах, автомобілях, підшипниках, клапанах та інших галузях промисловості.

2. Основна будова та характеристики верстатів:

Цей верстат має електромагнітний робочий стіл, вертикальну шліфувальну головку та ефективну шліфувальну машину, яка використовує торець шліфувального круга для шліфування заготовки.

Цей верстат використовує форму макета колони, що обгортає шліфувальну головку, рух каретки столу та рух електромагнітного обертання столу.Поздовжній рух каретки столу та обертальний рух столу механічно керуються ковзаючими напрямними конструкціями.Вертикальний підйом і опускання шліфувальної головки повідомляється кульковим гвинтом.Він приводиться в рух двигуном і має пристрої ручної подачі, моторизованої подачі та нульової зупинки.

Пристрій для фільтрації ріжучої рідини використовує магнітний сепаратор для відокремлення ріжучої рідини та залишків зносу. Верстат використовує запрограмовані мастильні насоси у вертикальних і ключових змащувальних частинах для досягнення автоматичного змащування через регулярні проміжки часу та кількісних рівнів.

Ця машина має захист від втрати магнетизму для забезпечення безпечного виробництва.

Спосіб змащування верстатів:

1-1 Кругла напрямна має мастило, занурене в масло.

1-2. Вертикальна підйомна направляюча рейка та роликовий гвинт автоматично змащуються запрограмованим мастильним насосом.

1-3 Шліфувальна головка змащується регулярним впорскуванням масла.

Форма магнітного полюса електромагнітного робочого столу верстата являє собою структуру концентричного кола.

Захисний кожух шліфувального круга шпинделя верстата закритий і має хорошу безпеку. Колона ізольована та закрита для захисту, яка має хороші показники герметизації. Направляючу рейку та гвинт важко заржавіти.

Двигун шліфувальної головки верстата має закриту структуру без вентиляційних отворів, яка має низький рівень шуму Корпус корпусу шліфувальної головки має подвійну вентиляцію, що робить двигун нелегким для пошкодження, а охолоджуючий ефект двигуна хороший .

Силові двигуни верстатів мають зовнішній тип, який простий в обслуговуванні.

Шорсткість поверхні Ra≤1,25 мкм, рівна товщина площини шліфування до базової поверхні≤0,01 мм.

У комплекті з верстатом йде патрон для шліфувального круга.

Верстат також має захист від удару, захист від перегріву двигуна та захист від короткого замикання.
