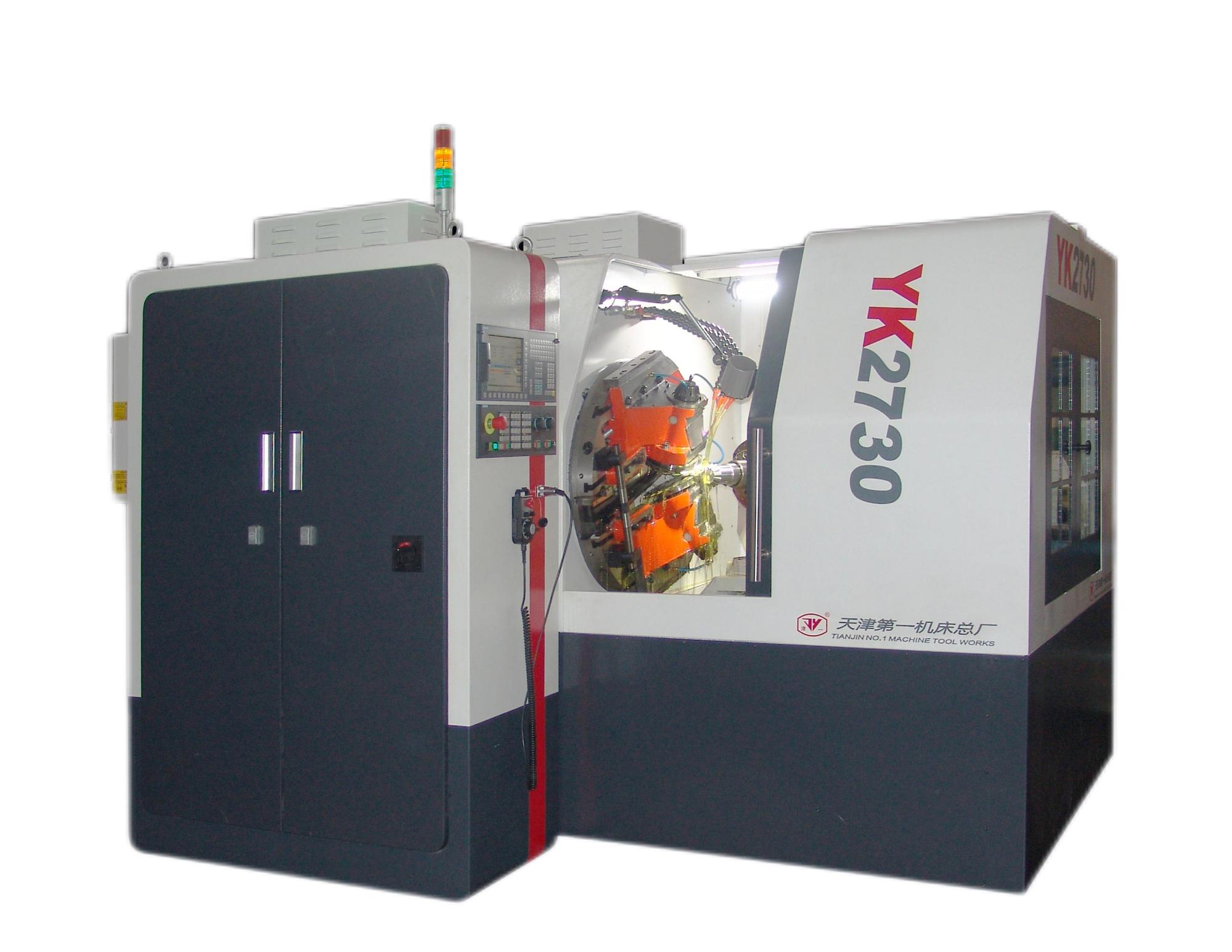

Фрезерний верстат для конічних зубчастих передач YK2730 з ЧПУ

Опис

Фрезерний верстат із конічними зубчастими колесами з подвійним диском із ЧПУ

Фрезерний верстат із подвійною ріжучою головкою з прямою конічною шестернею YK2730 з ЧПУ – це ще один новий продукт, успішно розроблений компанією Tianjin No.1 Machine Tool Co., Ltd. на основі 60-річного професійного та технічного досвіду у виробництві верстатів із прямою конічною шестернею та спіральних конічних передач. верстати.

Він особливо підходить для обробки барабанних зубів і використовується для чорнового і тонкого нарізання прямих конічних шестерень. Ефективність обробки є швидкою, приблизно в 3-5 разів вищою, ніж у зубостругального верстата тієї ж специфікації , а рівень шуму низький. Точність обробки верстата досягає 6 рівня GB.

Цей верстат підходить для обробки прямих конічних шестерень коробок передач трансмісії, редукторів, точних шестерень трансмісії тощо. Він також підходить для обробки шестерень задньої осі автомобілів класу люкс.

Основні експлуатаційні та конструктивні особливості верстатів

1. Цей верстат використовує німецьку (SIEMENS) систему 828D для реалізації чотирьохосьового керування та тривісного зв’язку. Серводвигун шпинделя керує безступінчастим регулюванням швидкості головного приводу валу інструменту, який може реалізувати налаштування електронного маховичка інструменту та регулювання допоміжного інструменту.

2. Унікальне структурне розташування компонентів подвійного кронштейна ріжучої головки цього верстата забезпечує розумні розміри простору при високій жорсткості.

3. Люлька та коробка заготовки цього верстата приводяться в рух високоточними черв’ячними передачами, а конструкція та передача розроблені з високою жорсткістю.

4. Система ЧПК, основні електричні компоненти, підшипники та ущільнювачі цього верстата є імпортними деталями для забезпечення надійності верстата.

5. Цей верстат оснащений незалежною герметичною електричною шафою з пристроєм контролю постійної температури.

6. Цей верстат оснащений безпечним захисним кожухом і автоматичним конвеєром стружки.
